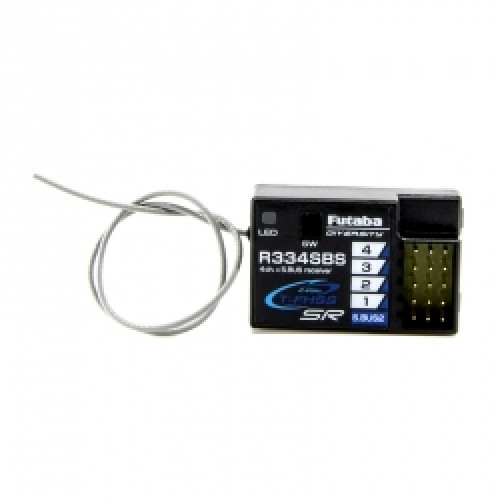

Futaba R334SBS T-FHSS 4k přijímač

  • Futaba R334SBS T-FHSS 4k přijímač

Futaba R334SBS T-FHSS 4k přijímač

Výrobce:Futaba
Kód výrobku:FUT5102646
  • 1 606,00Kč
  • Cena bez DPH: 1 327,27Kč

FUT5102646

Čtyřkanálový telemetrický přijímač Futaba T-FHSS SR/T-FHSS-2.4GHz pro RC auta a lodě. Port S.BUS2 pro telemetrické senzory. Napájení 3,7-7,4 V, rozměry 33,9x22,3x11,3 mm, hmotnost 7,5 g. Diverzitní antény (1 vestavěná).

Čtyřkanálový přijímač Futaba přenosového systému T-FHSS SR (super rychlá odezva, bez telemetrie)/T-FHSS Surface 2.4GHz (s telemetrií) pro RC auta a lodě. Je určen pro všeobecné použití v modelech všech kategorií. Port S.BUS2 pro obousměrnou komunikaci umožňuje připojení telemetrických čidel Futaba a S.BUS2 serv či gyroskopů. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Futaba T-FHSS Surface SR (Super Response – Super rychlá odezva) 2.4GHz bez telemetrie nebo telemetrický T-FHSS Surface 2.4GHz (režimy Normal a High Speed s velmi rychlou odezvou). Detekce přenosového systému je automatická při zapnutí přijímače podle signálu ze vysílače, s nímž je přijímač spárován.

Systém T-FHSS SR: (perioda servo signálu 2,45 ms neboli opakovací frekvence 408 Hz) umožňuje používat výhradně speciální digitální serva Futaba SR s extrémně rychlou odezvou na kanálech zvolených na vysílači, pro něž je zapnut SR režim. V ostatních kanálech, kde není SR režim zapnutý, je možno používat běžná digitální serva a regulátory otáček. Analogová serva používat NELZE.

Systém T-FHSS: Režim „Normal“ umožňuje použití jakýchkoliv serv (analogových i digitálních) nebo RC zařízení, vzhledem k tomu, že opakovací perioda servo signálů je 15 ms (opakovací frekvence 66,7 Hz). Režim „High Speed“ (Vysoká přenosová rychlost) může používat pouze digitální serva a většinu dalších zařízení, jako jsou regulátory otáček pro střídavé motory. Opakovací perioda servo signálů je 3,3 ms (opakovací frekvence 303 Hz).

Přijímač není kompatibilní s vysílači systému T-FHSS Air-2.4GHz pro létající modely.

Napájení

3,7-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 1-2S LiPo/Li-ion, 2S LiFe, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

Přijímač je vybaven diverzitními anténami - jednou dlouhou vnější anténou a jednou vestavěnou ve skříňce přijímače.

Výstupy přijímače, kanálové režimy

Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.

Kanálové výstupy (PWM): R334SBS nabízí 4 klasické PWM kanály.

S.BUS2: Zásuvka S.BUS2 umožňuje připojení připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači a S.BUS2 serv či gyroskopů.

Telemetrie

R334SBS předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.

R334SBS umožňuje používání telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací (použitelná čidla jsou dána možnostmi vysílače).

Aktualizovatelný firmware

Firmware přijímače je možno aktualizovat bezdrátově pomocí vysílače.

Sada přijímače obsahuje: přijímač R334SBS, návod k obsluze.


Co je S.BUS2/S.BUS

  • S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
  • S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Modulace/KódováníT-FHSS SR Surface-2.4GHz,T-FHSS Surface-2.4GHz
Počet kanálů4
FunkceFail-safe,Telemetrie
Napájení (jmenovité napětí)4.8V,6V,7.2V,7.4V,3.7V,6.6V
Délka [mm]33.9
Šířka [mm]22.3
Výška [mm]11.3
Hmotnost [g]7.5
Sériový výstupS-BUS2
