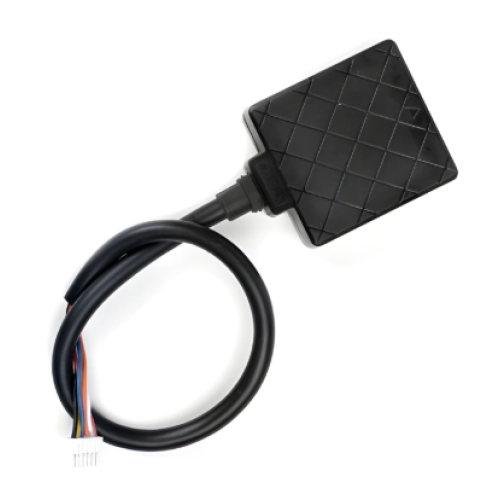

RadioLink TS100 v2.0 M10N GPS

RadioLink TS100 v2.0 M10N je GPS modul určený pro drony, multikoptéry a pokročilé RC projekty, kde je klíčová stabilní poloha a vysoká odolnost proti rušení – a to i v prostředí s výkonnými systémy pro přenos videa, v blízkosti vedení vysokého napětí či jiných zdrojů silného signálu. Díky technologii dvojité ochrany proti rušení, podpoře více satelitních systémů, vysoce citlivé keramické anténě a vestavěnému kompasu zajišťuje rychlé určení polohy, stabilní navigaci a vysokou přesnost.

Technologie dvojité ochrany proti rušení pro náročná prostředí

Přesnost určení polohy 50 cm

Schopnost zachytit až 20 satelitů přibližně za 6 sekund na otevřeném prostranství

Podpora čtyř satelitních systémů na více frekvencích

Podpora systémů BD1, GPS L1, Galileo E1 a GLONASS G1

Dvoustupňový SAW ​​filtr od společnosti Murata

Keramická čipová anténa (2,5 dBi) s vysokým ziskem a selektivitou

Vestavěný vysoce přesný kompas IST8310

Maximální obnovovací frekvence: 20 Hz

Standardní protokol: NMEA

Dvojitá technologie proti rušení

Modul TS100 v2.0 byl navržen tak, aby minimalizoval dopady silného rušení signálu. Je proto ideální pro drony a bezpilotní letouny (UAV), kde se GPS modul může nacházet v blízkosti výkonných video vysílačů, elektroniky, vedení vysokého napětí nebo jiných zdrojů rušení, proti nimž účinně zasahuje.

Potlačení signálů mimo pracovní pásmo: Dvoustupňové filtrování s útlumem 78 dB pomáhá odfiltrovat rušení mimo přijímané pásmo.

Ochrana proti rušení v pracovním pásmu: Vysoce lineární nízkošumový zesilovač (LNA) s kompresním bodem 1 dB na úrovni -3 dBm minimalizuje vliv slabších rušivých signálů, které by mohly projít filtrem.

Vynikající GPS výkon

Nízké ztráty v obvodu před zesilovačem (LNA) jsou přizpůsobeny keramické čipové anténě. Optimalizované rozvržení obvodů zlepšuje příjem velmi slabých GPS signálů a zároveň potlačuje rušení. Výsledkem je přesnost určení polohy 50 cm, rychlé navázání spojení až s 20 satelity (cca 6 sekund na otevřeném prostranství) a stabilní určování polohy i v náročném terénu, například v údolích. Podpora více satelitních systémů

TS100 v2.0 podporuje současný provoz několika satelitních systémů, což zajišťuje lepší satelitní pokrytí a stabilnější určování polohy. Využívá trojfrekvenční příjem na frekvencích 1561 ±1 MHz, 1575 ±1 MHz a 1602 MHz.

BD1

GPS L1

Galileo E1

GLONASS G1

Automatické přizpůsobení protokolu

Výchozím protokolem je NMEA. Po připojení modulu TS100 v2.0 k řídicí jednotce letu modul rozpozná používaný typ protokolu a automaticky se na něj přepne; po odpojení se protokol vrátí zpět na standardní NMEA.

Přenosová rychlost (Baud rate): 38,4 k

Napětí: 5 V DC ±5 %

Proud: 50–100 mA

Kvalitní komponenty

Modul TS100 v2.0 je osazen komponenty vybranými s ohledem na stabilní výkon GPS a dobrou odolnost proti rušení, což je klíčové pro pokročilé RC modely a bezpilotní letouny (UAV).

GPS dekódovací čip: u-blox M10050

Kompas: Integrovaný senzor IST8310 připojený přes rozhraní I2C

Anténa: Keramická čipová anténa (2,5 dBi) s vysokým ziskem a selektivitou

Filtr: Dvoustupňový SAW ​​filtr od společnosti Murata

Vhodné pro začátečníky i pokročilé projekty

V kombinaci s řídicí jednotkou RadioLink Mini Pix mohou piloti využívat režimy „Super Simple Modes“. Díky tomu je modul atraktivní volbou pro začátečníky v oblasti závodních dronů, ale zároveň skvěle poslouží i v pokročilejších projektech dronů a UAV, kde je vyžadováno rychlé určování polohy, stabilní navigace a odolnost proti rušení. Vhodné pro řadu aplikací

Závodní drony

FPV drony

Multirotory

Projekty bezpilotních letounů (UAV)

Autonomní let

Výcvik s podporou GPS

Stavby využívající řídicí jednotky RadioLink Mini Pix a další kompatibilní letové kontroléry

Technické specifikace

Model: RadioLink TS100 v2.0 M10N GPS

Typ produktu: GPS modul s kompasem

GPS čip: u-blox M10050

Kompas: IST8310

Přesnost polohování: Až 50 cm v režimu více systémů, 250 cm v režimu jednoho systému

Protokol: Standardní NMEA s automatickým přizpůsobením protokolu při připojení k řídicí jednotce

Přesnost rychlosti: 0,1 m/s

Maximální výška: 50 000 m

Maximální rychlost: 515 m/s

Maximální zrychlení: 4G

Maximální obnovovací frekvence: 20 Hz

Frekvence: 1561 ±1 MHz, 1575 ±1 MHz a 1602 MHz

Satelitní systémy: BD1, GPS L1, Galileo E1 a GLONASS G1

Anténa: Keramická čipová anténa 2,5 dBi

Filtr: Dvoustupňový SAW ​​filtr od společnosti Murata

Citlivost

Sledování a navigace: -167 dBm

Vyhledávání signálu (akvizice): -163 dBm

Studený start: -151 dBm

Teplý start: -159 dBm

Časy startu

Studený start: 26 s

Teplý start: 1 s

Napájení

Napětí: 5 V DC ±5 %

Proud: 50–100 mA

Porty

GPS: Port UART s přenosovou rychlostí 38,4 kb/s (baud)

Geomagnetický senzor: Port I2C
