RADIOLINK SE100 GPS vč. Držák GPX

RLSE100

Informace o produktu:

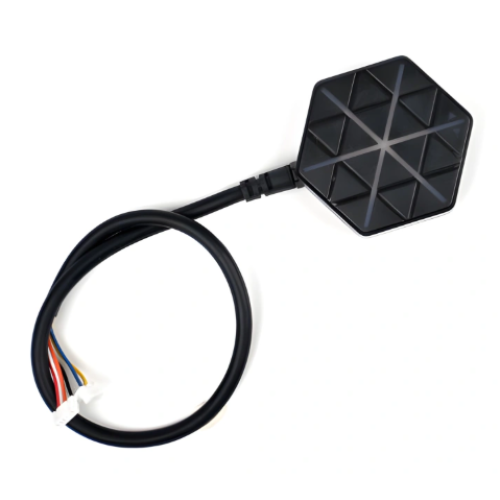

GPS modul RadioLink SE100 M10N

Technologie dvojité ochrany proti rušení

Bez obav z rušení způsobeného výkonnými systémy pro přenos obrazu v dronech, vedeními vysokého napětí či jinými silnými signály

Přesnost polohování 50 centimetrů

Zachycení 20 satelitů během 6 sekund v otevřeném terénu

Vynikající schopnost udržet polohu i na dně údolí

Dvoustupňový filtr na bázi povrchových akustických vln (SAWF) od společnosti Murata

Třífrekvenční systém pracující se čtyřmi satelitními konstelacemi

Keramické čipové antény s vysokým ziskem (2,5 dBi) a selektivitou

Dvojitá technologie ochrany proti rušení

Potlačení mimo pracovní pásmo: Dvoustupňové filtrování s útlumem 78 dB účinně odstraňuje rušení mimo požadované frekvenční pásmo.

Odolnost proti rušení: Vysoce lineární nízkošumový zesilovač (LNA) s bodem komprese 1 dB (při -3 dBm na vstupu v pracovním pásmu) minimalizuje dopad i těch rušivých signálů, které projdou filtrem.

Účinně odolává silnému rušení, například od výkonných systémů pro přenos obrazu v dronech, vedení vysokého napětí atd.

Vynikající výkon

Přesnost polohování 50 centimetrů. Zachycení 20 satelitů během 6 sekund v otevřeném terénu.

Špičková schopnost určování polohy i na dně údolí.

Tři frekvenční pásma: 1561 ±1 MHz, 1575 ±1 MHz, 1602 MHz

Podpora systémů BD1, GPS/L1, Galileo/E1 a GLONASS/G1; možnost současného využití všech čtyř satelitních systémů.

Protokol: Standardní NMEA

Při připojení k řídicí jednotce (flight controller) modul SE100 automaticky rozpozná její typ a nastaví odpovídající komunikační protokol. Po odpojení od řídicí jednotky se protokol automaticky vrátí na standardní formát NMEA. Přenosová rychlost (Baud rate): 38,4 kBd

Napětí: 5 V DC ±5 %

Proud: 50–100 mA

Špičková konfigurace

GPS dekódovací čip: Radiolink SE100 s čipem Ublox M10050 – výrazně lepší než běžné moduly GNSS 7N.

Integrovaný vysoce přesný kompas IST8310 (port I2C).

Anténa: Keramická čipová anténa (2,5 dBi) s vysokým ziskem a selektivitou.

Integrovaný obvod pro zesílení signálu: MMIC čip s vysokým ziskem.

Dvojitá filtrace: Dvoustupňový filtr typu SAWF (filtr s povrchovými akustickými vlnami) od společnosti Murata.

Specifikace GPS modulu SE100 M10N:

Přesnost polohování: Až 50 cm v režimu s využitím čtyř systémů / 250 cm v režimu s využitím jednoho systému.

Protokol: Standardní NMEA. Při připojení k řídicí jednotce (flight controller) modul SE100 automaticky rozpozná její typ a nastaví odpovídající komunikační protokol. Po odpojení od řídicí jednotky se protokol vrátí na standardní NMEA.

Přesnost měření rychlosti: 0,1 m/s

Maximální nadmořská výška: 50 000 m

Maximální rychlost: 515 m/s

Maximální zrychlení: 4 G

Maximální obnovovací frekvence: 20 Hz

Citlivost:

Sledování a navigace: -167 dBm

Vyhledávání signálu (akvizice): -163 dBm

Studený start: -151 dBm

Teplý start: -159 dBm

Doba aktivace:

Studený start: 26 s

Teplý start: 1 s

Napájení:

Napětí: 5 V DC ±5 %

Proud: 50–100 mA

Porty:

GPS: Port UART s přenosovou rychlostí 38,4 kBd

Geomagnetický senzor: Port I2C
