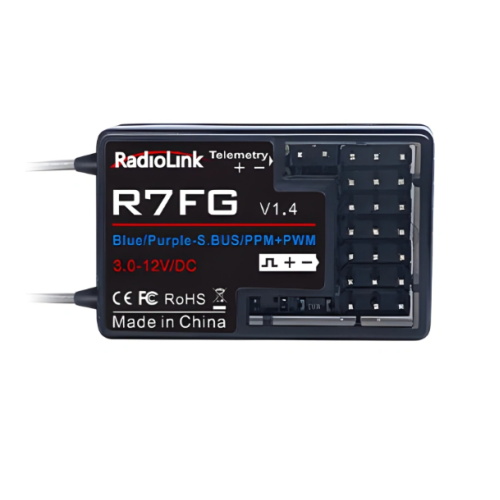

RADIOLINK Přijímač R7FG 7kanálový s kabelem pro měření napětí

RLR7FG-VC

7kanálový přijímač RadioLink R7FG-VC

RadioLink R7FG-VC je kompaktní a všestranný 7kanálový přijímač pracující v pásmu 2,4 GHz, určený pro RC auta, lodě a robotické projekty. Nabízí stabilní řízení, telemetrii v reálném čase a flexibilní výstup signálu (PWM, PPM a SBUS). Díky dosahu až 600 metrů na zemi, technologii rozprostřeného spektra FHSS, integrovanému gyroskopu a ochraně proti stříkající vodě (stupeň krytí IPX4) zajišťuje bezpečné a pohotové ovládání pozemních modelů i lodí.

7kanálový přijímač pro auta, lodě a roboty

Dosah až 600 metrů na zemi (za optimálních podmínek)

Technologie FHSS s pseudonáhodným přeskakováním mezi 67 kanály

Podpora signálů PWM, PPM a SBUS

Integrovaná telemetrie v reálném čase (RSSI, napětí přijímače a napětí modelu)

Vestavěný gyroskop s nastavitelnou citlivostí

Ochrana proti stříkající vodě (stupeň krytí IPX4)

Rozlišení 4096 kroků a rychlá odezva do 12 ms

Ochrana proti přepólování

Široký rozsah napájecího napětí: 3–12 V

Stabilní řízení s dosahem až 600 metrů

Přijímač R7FG-VC disponuje dosahem až 600 metrů na zemi a je vhodný pro RC auta, lodě i pozemní modely využívané například pro FPV. Skutečný dosah se může lišit v závislosti na způsobu instalace, umístění antény, okolním prostředí a podmínkách šíření signálu.

Komunikace FHSS s vysokou odolností proti rušení

R7FG-VC využívá technologii rozprostřeného spektra FHSS a pseudonáhodné přeskakování mezi 67 kanály. To zajišťuje stabilní signál a vysokou odolnost proti rušení, a to i v situacích, kdy je v provozu více modelů současně. Průmyslový 32bitový čip M0 poskytuje lepší ochranu před rušením – například od spalovacích motorů u modelů aut na palivo.

Integrovaná telemetrie v reálném čase

R7FG-VC přenáší v reálném čase údaje o síle signálu (RSSI), napětí přijímače a napětí modelu. Po spárování s vysílačem se hodnoty RSSI a napětí přijímače zobrazují přímo na displeji vysílače. Napětí modelu lze sledovat připojením akumulátoru k telemetrickému portu pomocí přiloženého kabelu pro zpětnou vazbu napětí (není potřeba žádný další modul). Podporovány jsou akumulátory až do konfigurace 8S (33,6 V). Pro obousměrnou komunikaci je nutné mít nainstalovaný aktuální firmware.

Ochrana proti stříkající vodě (stupeň krytí IPX4)

Deska plošných spojů a kontakty jsou opatřeny nanovrstvou (podobně jako u mobilních telefonů), díky čemuž přijímač splňuje standard IPX4 (odolnost proti stříkající vodě). Obě verze přijímače R7FG, V1.2 i V1.3, jsou navrženy podle normy IPX4.

Podpora signálů PWM, PPM a SBUS

Model R7FG-VC podporuje různé režimy výstupu signálu, což zajišťuje flexibilitu pro rozličné RC instalace.

Režim PWM: Pokud LED dioda svítí zeleně nebo červeně, jsou na kanálech CH1 až CH7 přenášeny signály PWM.

Režim PWM + PPM / PWM + SBUS: Pokud LED dioda svítí modře nebo fialově, jsou na kanálech CH1 až CH5 přenášeny signály PWM, na kanálu CH6 signál PPM a na kanálu CH7 signál SBUS.

Výstup signálu lze přizpůsobit konkrétnímu typu modelu a jeho instalaci – například u RC lodí nebo automobilů vybavených systémem FPV.

Integrovaný gyroskop pro stabilnější jízdu

R7FG-VC disponuje integrovaným gyroskopem s nastavitelnou citlivostí. Ten pomáhá udržovat směr jízdy, zajišťuje plynulejší průjezdy zatáčkami a lepší stabilitu ve vysokých rychlostech; zároveň omezuje smyky a nežádoucí vybočení vozidla.

Rozlišení 4096 kroků a rychlá odezva

Přijímač R7FG-VC nabízí rozlišení 4096 kroků (0,25 µs na krok) a rychlou odezvu do 12 ms, což umožňuje plynulé a přesné ovládání. Procesor M0 s frekvencí 48 MHz zajišťuje rychlé zpracování signálu a stabilní provoz.

Funkce „Subsidiary ID“ (vedlejší ID)

R7FG-VC podporuje funkci „Subsidiary ID“, která umožňuje přiřadit konkrétní identifikátor (ID) jednotlivým spárovaným přijímačům. Celkem lze uložit až 10 těchto vedlejších ID – což je užitečné například při záchranných akcích na dálku, odtahování nebo při provozu více modelů s jedním vysílačem. Ochrana proti přepólování a široký rozsah napětí

Přijímač R7FG-VC je vybaven ochranou proti přepólování, která zabraňuje poškození v případě nesprávného připojení napájecích pólů. Provozní napětí 3–12 V umožňuje použití vysokonapěťových serv.

Vhodné pro různé typy modelů

RC auta

RC lodě

Robotické projekty

Lodní modely s FPV systémem

Pozemní modely vyžadující gyroskop a telemetrii

Technické specifikace

Model: RadioLink R7FG-VC

Typ produktu: 7kanálový přijímač s integrovaným gyroskopem

Rozměry: 35 x 22 x 14 mm

Délka antény: 205 mm

Hmotnost: 6 g

Počet kanálů: 7

Výstup signálu: PWM + PPM + SBUS

Rozsah napětí: 3–12 V

Provozní proud: 30 mA (v závislosti na napájecím napětí)

Frekvenční pásmo: 2,4 GHz ISM, 2400–2483,5 MHz

Modulace: FHSS (pseudonáhodné přeskakování frekvence v rámci 67 kanálů)

Rozlišení kanálů: 4096 kroků (0,25 µs na krok)

Telemetrie v reálném čase: RSSI, napětí přijímače a napětí modelu

Maximální telemetrické napětí: Až 8S (33,6 V)

Režim gyroskopu: Integrovaný gyroskop s nastavitelnou citlivostí

Použití: Auta, lodě a roboti

Dosah ovládání: Až 600 m na zemi

Kompatibilní vysílače: RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS, RC4GS, T16D, T12D, T8FB a T8S
